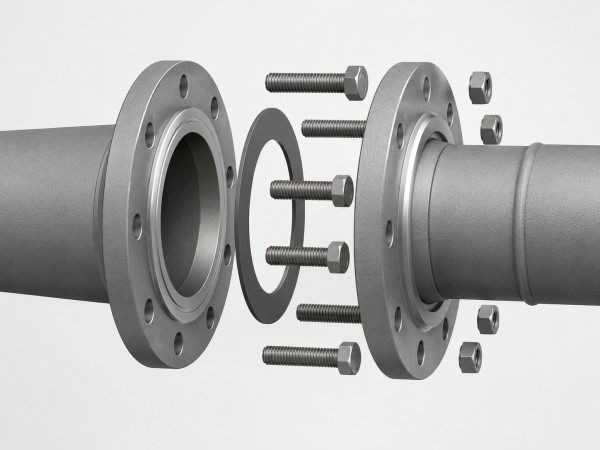

Негерметичное соединение, несоответствующая схема расположения болтов или неправильный класс давления могут превратить простое соединение труб в дорогостоящую остановку. Выбор фланцевого фитинга зависит не только от размера; это зависит от жидкости, давления, температуры, типа трубопровода, типа поверхности, прокладки и потребностей в техническом обслуживании системы. Для инженеров, покупателей и специалистов по техническому обслуживанию понимание этих деталей помогает предотвратить ошибки при установке, повысить надежность уплотнения и выбрать соединение, которое будет безопасно работать в реальных условиях трубопровода.
Первым шагом при выборе фланцевого фитинга является не выбор приварной, насадной, резьбовой или глухой муфты. Выбор следует начинать с условий эксплуатации, поскольку одно и то же соединение может хорошо работать в охлажденной воде и быстро выйти из строя при работе с высокотемпературным паром, высокосернистым газом, шламами или агрессивными химическими веществами. Рабочее давление показывает, какое усилие должно выдерживать соединение, а рабочая температура влияет как на материал фланца, так и на способность прокладки выдерживать сжатие. Класс давления полезен только тогда, когда он сверяется с правильными номинальными значениями давления и температуры.
Жидкость внутри линии имеет такое же значение, как и давление. Чистая вода, сжатый воздух, углеводороды, едкие химикаты, пар, морская вода и абразивные суспензии создают различные риски коррозии, эрозии, набухания, повреждения прокладок или вибрации. Фланцевый фитинг из нержавеющей стали может подойти для одной агрессивной среды, но не нужен для сухой линии электропередачи. Термическое циклирование также заслуживает внимания, поскольку многократное расширение и сжатие может уменьшить предварительную нагрузку болта и со временем создать небольшие пути утечки.
Фланцевый фитинг должен соответствовать трубе и сопряженному компоненту, а не только номинальному размеру трубы, указанному на чертеже. Номинальный размер трубы, или NPS, определяет общее семейство размеров, но форма трубы влияет на толщину стенки и внутренний диаметр. Для конструкций со сварной шейкой и раструбом отверстие фланца должно соответствовать размеру трубы, чтобы поток оставался плавным и геометрия сварного шва была правильной. Плохое совпадение отверстий может привести к турбулентности, падению давления, эрозии или проблемам с посадкой во время изготовления.
Диаметр окружности болтов и расположение отверстий под болты одинаково важны. Фланцевый фитинг, который кажется близким по размеру, все равно может не совпадать с клапаном, патрубком насоса, соединением резервуара или другим фланцем, если стандарт или класс давления отличаются. Тот же NPS не означает автоматически одинаковую схему расположения болтов, одинаковую конструкцию торца или одинаковую выдержку давления. Вот почему перед покупкой фланцевый фитинг следует проверить на соответствие реальному сопрягающемуся компоненту.

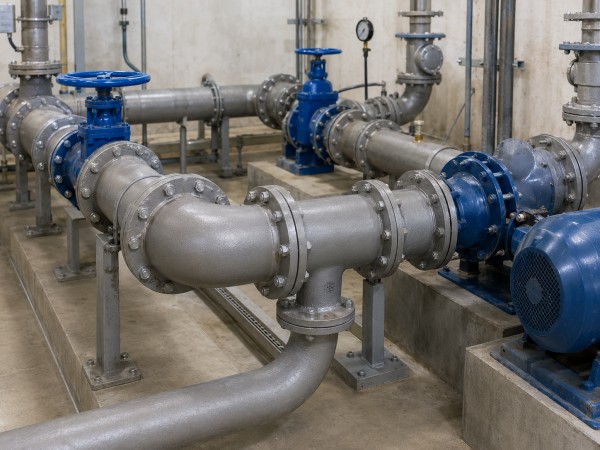

Удобство эксплуатации – одна из основных причин использования фланцевого фитинга вместо неразъемного сварного соединения. Клапаны, сетчатые фильтры, насосы, счетчики, предохранительные устройства и смотровые окна часто необходимо снимать во время технического обслуживания, не разрушая при этом окружающие трубопроводы. В этих местах болтовое соединение позволяет техническим специалистам изолировать секцию, снять компонент, осмотреть поверхность прокладки и снова собрать линию с контролируемым крутящим моментом.
Фактор выбора | Что проверить | Распространенная ошибка |
Давление и температура | Номинальное давление-температура | Рассматривать номер класса как фактическое давление |
Жидкость или газ | Химическая стойкость и риск эрозии | Выбор только по цене |
Размер и график труб | NPS, график, диаметр отверстия, разболтовка | Предполагая, что один и тот же NPS всегда подходит |
Необходимость обслуживания | Частота доступа и разборки | Сварка там, где возможно удаление в будущем |
Фланцы с приварной шейкой обычно выбираются для работы в условиях высокого давления, высоких температур и циклических напряжений, поскольку коническая ступица плавно передает нагрузку на трубу. Стыковое сварное соединение помогает снизить концентрацию напряжений и обеспечивает лучший поток, если диаметр отверстия соответствует размеру трубы. Фланцевый фитинг с приварной шейкой часто является более безопасным выбором рядом с сосудами под давлением, важными технологическими линиями, паровыми системами и там, где ожидается вибрация или перепады температуры.
Накидные фланцы легче выравнивать, и их обычно дешевле устанавливать в условиях низкого давления или в некритических условиях. Они скользят по трубе и фиксируются угловыми сварными швами, что делает их практичными для систем водоснабжения, технологических линий низкого давления и общезаводских трубопроводов. Их более низкая стоимость может быть привлекательной, но такая конструкция обычно не является лучшим вариантом для тяжелых циклических нагрузок. При использовании накидного фланцевого фитинга качество сварного шва и окончательное выравнивание по-прежнему определяют, останется ли соединение герметичным.
Фланцы под приварку враструб играют более узкую, но важную роль в трубопроводах малого диаметра и высокого давления. Труба вставляется в раструб и приваривается снаружи, создавая компактное соединение для контрольно-измерительных приборов, гидравлических и небольших технологических линий. Не следует игнорировать установочный зазор на заплечике муфты, поскольку тепловое расширение и напряжение сварки могут повлиять на долгосрочную работу. Проектировщикам следует избегать раструбных сварных швов в тех случаях, когда жидкость, попавшая в щель, может ускорить коррозию.
Фланцы с резьбой полезны там, где сварка нецелесообразна, не разрешена или безопасна. Они распространены на линиях малого диаметра, в местах с ограниченным доступом и в некоторых опасных зонах, где огневые работы создают дополнительный риск. Поскольку соединение зависит от резьбы, а не от сварных швов, стенка трубы, качество резьбы, герметик и условия эксплуатации должны быть совместимыми. Этот тип фланцевого фитинга следует использовать с осторожностью при сильной вибрации, высоких температурных циклах или в тонкостенных трубопроводах, поскольку ослабление и усталость могут стать проблемами.
Фланцы с соединением внахлест решают другую задачу: центровку и повторную разборку. В фланцевом фитинге с соединением внахлест опорный фланец вращается вокруг заглушки, что позволяет легче совместить отверстия под болты во время установки. Такая конструкция хорошо работает в системах, требующих частой чистки, проверки или демонтажа. Это также может снизить стоимость, если контактный конец, контактирующий с рабочей средой, должен быть изготовлен из нержавеющей стали, дуплекса или никелевого сплава, а опорный фланец может быть изготовлен из менее дорогого материала.
Глухие фланцы закрывают конец трубопроводной системы, патрубок сосуда или соединение клапана. Они широко используются для испытаний под давлением, точек будущего расширения, изоляции при обслуживании и постоянного подключения неиспользуемых линий. Переходные фланцы позволяют изменять размер трубы во фланцевом соединении, что может сэкономить место по сравнению с использованием отдельного переходника в некоторых схемах. Фланцы диафрагмы предназначены для измерения расхода и включают в себя элементы, поддерживающие диафрагму и штуцеры для измерения давления.
Каждый специализированный фланцевый фитинг не следует рассматривать как универсальный заменитель; каждый выполняет определенную функцию трубопровода.
Тип фланца | Лучшее приложение | Способ установки | Основное ограничение |
Приварная горловина | Критическое давление или температура | Стыковая сварка | Более высокая стоимость |
Слипоны | Коммуникационные линии и линии низкого давления | Угловой сварной шов | Менее подходит для сильного стресса. |
Раструбная сварка | Технологические линии малого диаметра | Внешний угловой шов | Риск щелевой коррозии |
Резьбовой | Бессварные соединения малых труб | Резьбовой | Слабый при вибрации |
Нахлесточный сустав | Частый демонтаж | Заглушка плюс опорный фланец | Не идеален для суровых условий эксплуатации. |
Слепой | Герметизация или тестирование концов линии | На болтах с прокладкой | Тяжелый в больших размерах |
Стандарты существуют, потому что фланцевые фитинги должны быть взаимозаменяемыми, отслеживаемыми и безопасными при определенных условиях. ASME B16.5 обычно используется для фланцев труб и фланцевых фитингов размером до NPS 24, тогда как ASME B16.47 охватывает стальные фланцы большего размера. API 6A применяется к устьевому и елочному оборудованию в нефтегазовой отрасли, где классы давления и требования к уплотнению RTJ отличаются от общепромышленных трубопроводов. AWWA C207 широко распространен в гидротехнических сооружениях и часто использует схемы сверления, отличные от фланцев ASME.
Эти стандарты влияют на размеры, группы материалов, допуски, маркировку, конструкцию лицевой поверхности, ожидаемые результаты испытаний и номинальные значения давления и температуры. Фланцевый фитинг одного стандарта может физически напоминать другой, но при этом быть несовместимым по диаметру болта, отверстию, типу прокладки или системе давления. Перед размещением заказа необходимо проверить соответствие стандарту работ по замене по чертежам, биркам оборудования, маркировке фланцев или документации поставщика.
Общие классы давления по ASME включают 150, 300, 600, 900, 1500 и 2500. Это число не означает, что фланец всегда может выдерживать именно такое давление в любых условиях. Допустимое давление меняется в зависимости от температуры и группы материала, поэтому фланец из углеродистой стали при повышенной температуре может иметь более низкое допустимое давление, чем предполагает название класса. По этой причине фланцевый фитинг следует проверять на соответствие применимой таблице давления и температуры, а не выбирать только по маркировке класса.
Проверки совместимости должны включать тип поверхности, диаметр окружности болта, количество отверстий для болтов, внутренний диаметр, размеры прокладки и класс давления. Соединения с выступом, с плоской поверхностью и кольцевые соединения предназначены для различных методов уплотнения, и их не следует смешивать случайно. Прикрепление болтами выступающей поверхности к хрупкому плоскому компоненту может сконцентрировать нагрузку и увеличить риск растрескивания. Прежде чем заказывать любой фланцевый фитинг, подтвердите стандарт, NPS, класс давления, тип поверхности, тип трубопровода, внутренний диаметр, тип прокладки, марку материала и требования к документации.
Уплотняющая поверхность определяет, как нагрузка болта передается на прокладку. Фланцы с выступающей поверхностью широко распространены в промышленной эксплуатации, поскольку выступающая область концентрирует сжатие на меньшей поверхности прокладки. Это делает их практичными для многих технологических, коммунальных и нефтеперерабатывающих предприятий в сочетании с правильной прокладкой. Фланцевый фитинг с выступающей поверхностью должен соответствовать прокладке правильной толщины, материала и класса давления, чтобы избежать неравномерного сжатия.
Фланцы с плоской поверхностью размещают прокладку по всей поверхности и часто используются с чугунными, стекловолоконными, бронзовыми или другими компонентами, которые могут быть повреждены сосредоточенной нагрузкой на болты. Их цель – распределение нагрузки. В соединительных фланцах кольцевого типа используется обработанная канавка и металлическая кольцевая прокладка для создания высоконадежного уплотнения при эксплуатации под высоким давлением или при высоких температурах. Соединения RTJ требуют точной механической обработки, правильного выбора колец и чистых поверхностей канавок.
Прокладки не являются аксессуарами; они являются частью границы давления. Спирально-навитые прокладки обычно используются с фланцами с выступающей поверхностью, полнолицевые прокладки подходят для многих плоских торцевых соединений, прокладки с мягкой нарезкой могут использоваться в условиях низкого давления, а металлические кольцевые прокладки используются в конструкциях RTJ. Материал прокладки должен выдерживать технологическую жидкость, температуру, давление и сжимающую нагрузку. Если прокладка подвергается химическому воздействию или теряет способность восстанавливаться после термоциклирования, соединение может протекать, даже если корпус фланца исправен.
Отделка поверхности добавляет еще один уровень герметизации. На многих поверхностях фланцев имеются зубцы, которые помогают прокладке удерживаться и предотвращают выброс. Очень гладкая поверхность может плохо удерживать некоторые мягкие прокладки, а чрезмерная шероховатость может их повредить. Такие термины, как AARH, концентрические зубцы и спиральные зубцы, помогают определить, подходит ли уплотнительная поверхность для выбранной прокладки.
Качество установки часто определяет, будет ли фланцевый фитинг работать так, как указано. Несоосность, отсутствие параллельности, загрязнение уплотнительных поверхностей, поврежденные зубцы, неравномерная предварительная нагрузка болта или неправильная последовательность затяжки – все это может привести к возникновению путей утечки. Полная затяжка одной стороны до того, как другая сторона неравномерно сожмет прокладку и может деформировать соединение. Контролируемое закрепление болтов направлено на равномерное распределение нагрузки по окружности болта.
Перед запуском технические специалисты должны подтвердить следующее:
● Поверхности фланцев чистые, сухие, без вмятин и сильных царапин.
● Тип, размер и материал прокладки соответствуют внешнему виду и условиям эксплуатации.
● Болты и гайки имеют правильный класс, длину и состояние.
● Фланцы выровнены и параллельны без приложения усилий к трубе.
● Крутящий момент применяется в перекрестной последовательности с поэтапными проходами.
● Результаты проверки документируются до того, как линия окажется под давлением.
Выбор подходящего фланцевого фитинга начинается с понимания системы, которую он будет обслуживать: давление, температура, тип жидкости, расположение труб, конструкция торцевой части, совместимость прокладок и доступ для технического обслуживания — все это влияет на долгосрочную надежность. Хорошо подобранное фланцевое соединение снижает риск утечек, упрощает проверку и помогает трубопроводным системам оставаться более безопасными и простыми в обслуживании.
Shanxi Jin Steel Casting Co.,Ltd. поддерживает эти требования с помощью фланцев и фитингов для труб, предназначенных для практического промышленного использования. Выбирая компоненты, соответствующие условиям применения и установки, покупатели могут повысить эффективность сборки, уменьшить количество доработок, которых можно избежать, и создать более надежные соединения трубопроводов.
A: Фланцевый фитинг соединяет трубы, клапаны, насосы или оборудование с помощью болтов и прокладки, что позволяет позднее открыть соединение для проверки, ремонта или замены.
A: Фланец представляет собой точку болтового соединения с уплотняющей поверхностью. Трубопроводный фитинг меняет направление, размер или путь потока, хотя некоторые фитинги имеют фланцевые концы.
Ответ: Фланцы с приварной шейкой обычно предпочитаются для систем, работающих под высоким давлением или при высоких температурах, поскольку их коническая ступица и конструкция, приваренная встык, помогают более равномерно распределять нагрузку.
Ответ: К частым причинам относятся неправильный выбор прокладки, повреждение уплотнительных поверхностей, плохая центровка, неравномерная предварительная нагрузка болта, неправильная последовательность затяжки или несоответствие типов поверхностей фланцев.
О: Не автоматически. ASME, API, AWWA, DIN и другие стандарты могут использовать разные схемы расположения болтов, номинальное давление, размеры отверстий или конструкции торцов.
A: Подберите прокладку в соответствии с типом поверхности фланца, классом давления, температурой, совместимостью с жидкостью и качеством поверхности. Неправильная прокладка может привести к утечке или преждевременному выходу из строя.
