Монтаж труб

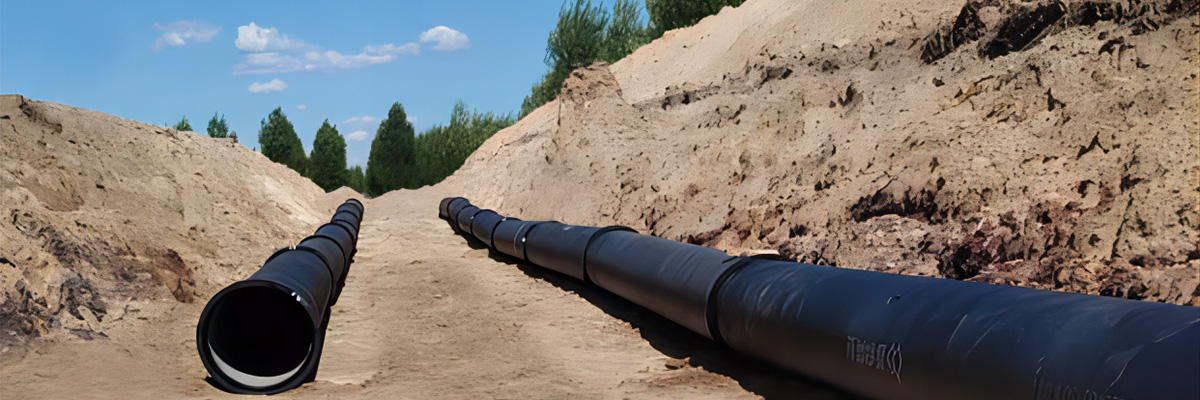

Копание канавы

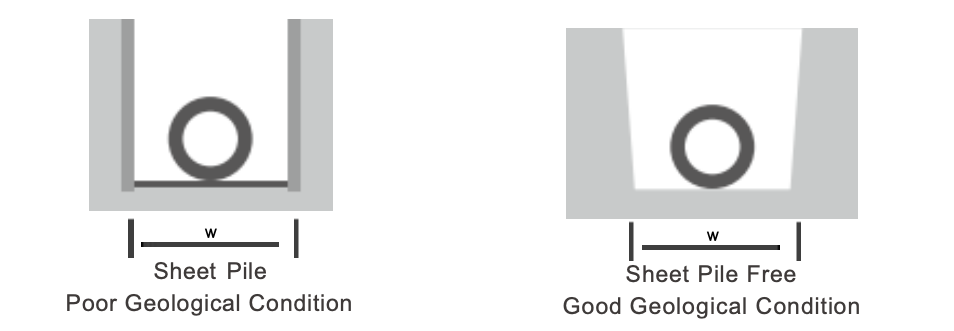

Схема канавы

Стандартная ширина траншеи для труб из ковкого чугуна

Номинальный размер DN (мм)	Стандартная ширина траншеи Ш (мм)	Номинальный размер DN (мм)	Стандартная ширина траншеи Ш (мм)
80	680	700	1300
100	700	800	1400
150	750	900	1500
200	800	1000	1600
250	850	1100	1700
300	900	1200	1800
350	950	1400	2000
400	1000	1500	2100
450	1050	1600	2200
500	1100	1800	2400
600	1200	2000	2600

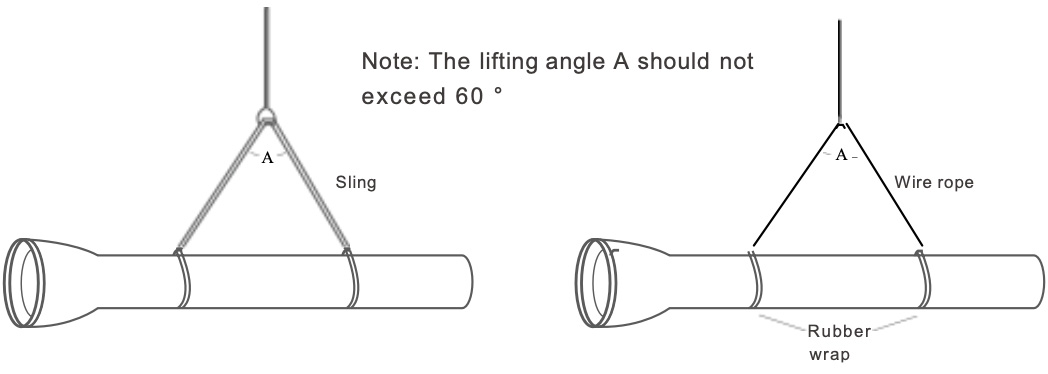

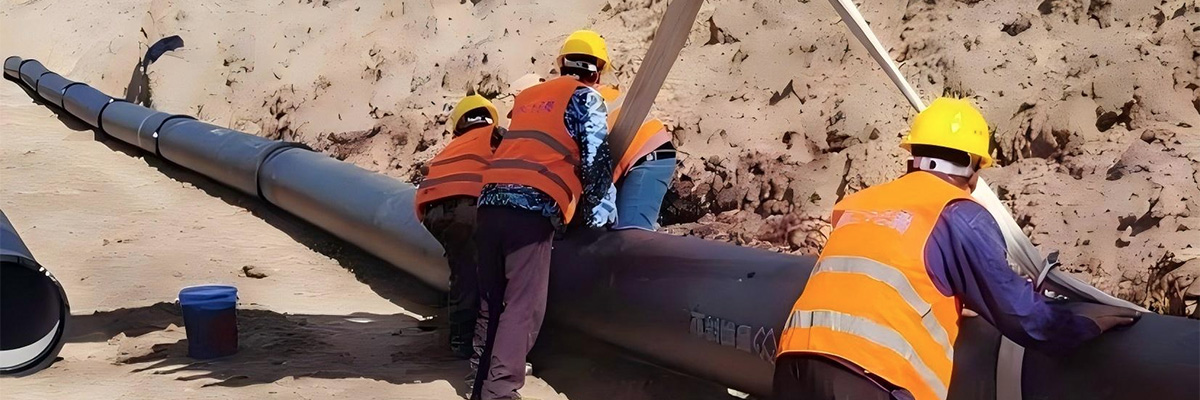

Прокладка труб

Установка раструбного патрубка на трубу Т-образного чугуна с шаровидным графитом

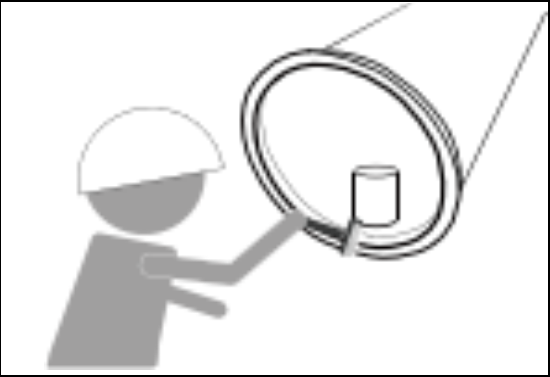

Очистка раструба и патрубка

Тщательно очистите раструб и патрубок, вставьте резиновое уплотнительное кольцо и проверьте, подходят ли все направления и правильно ли они закреплены.

Установка резинового уплотнительного кольца

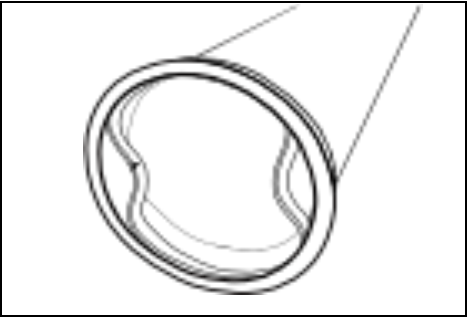

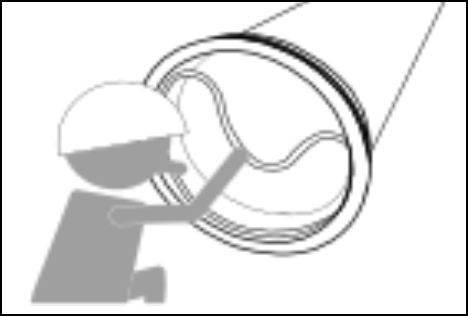

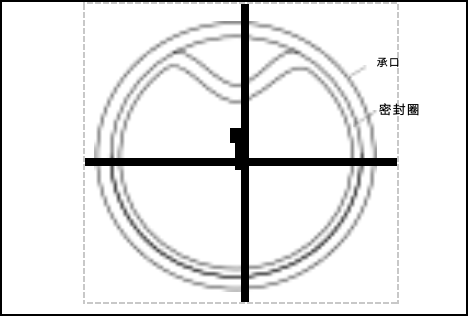

Вставьте резиновое уплотнительное кольцо (труба малого диаметра)
Вставьте резиновое уплотнительное кольцо в раструб, придав ему форму сердца или восьмерки, а затем вставьте нижнюю половину или верхнюю и нижнюю часть резинового уплотнительного кольца в пазы раструба.
Вставьте резиновое уплотнительное кольцо (труба большого диаметра).

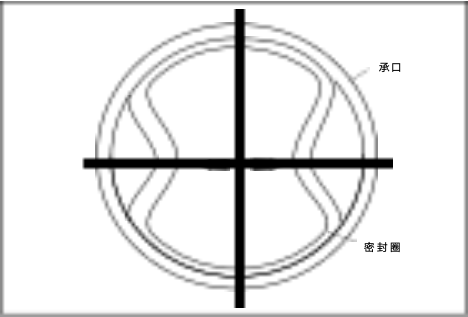

Совместите белую линию маркировки на резиновом уплотнительном кольце с линией маркировки на торцевой поверхности раструба, а затем вставьте резиновое уплотнительное кольцо в раструб в форме цветка, как показано на следующем рисунке. (убедитесь, что окружность резинового уплотнительного кольца обращена к соответствующей канавке уплотнения.)

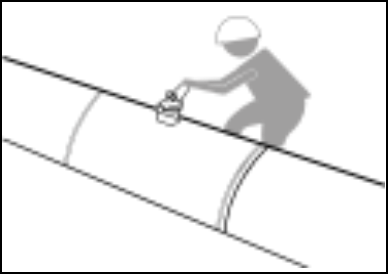

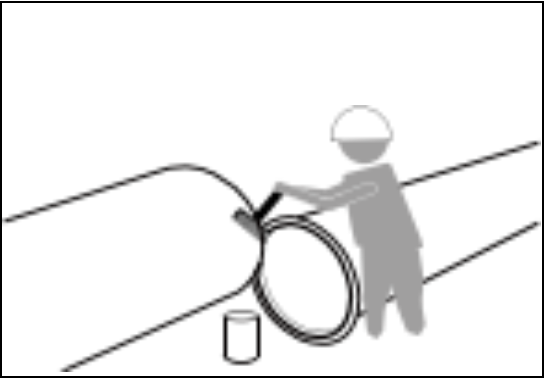

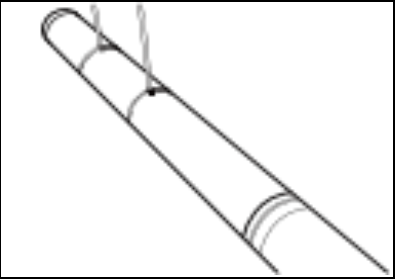

После удаления пыли и загрязнений нанесите слой смазки на участок от торца гнезда до внутренней части белой линии и внутренней поверхности резинового уплотнительного кольца.

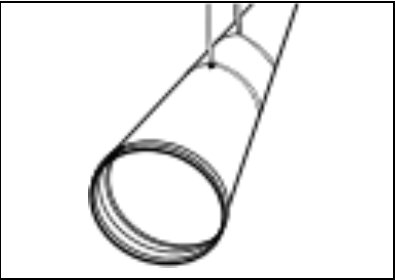

Убедитесь, что на патрубке имеется фаска, в противном случае квадратные или острые края могут привести к повреждению или смещению уплотнительного кольца и вызвать утечку. При резке труб на строительной площадке следует использовать тяжелый напильник или болгарку для снятия фаски с раструба и удаления острых кромок.
Совместите патрубок с раструбом, а затем вставьте его в раструб трубы.

Использование соединительного инструмента.
Для соединения труб диаметром DN700-1200 используются два ползуна регулирующего стержня, а для труб диаметром DN1400-2000 используются три ползуна регулирующего стержня.

Использование соединительных инструментов.
Для труб диаметром DN700–1200 используются два регулирующих стержня. Вставьте раструбный конец трубы в раструб.

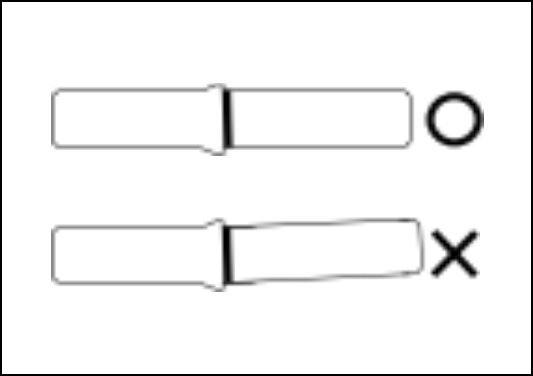

При вдавливании убедитесь, что соединение ровное.

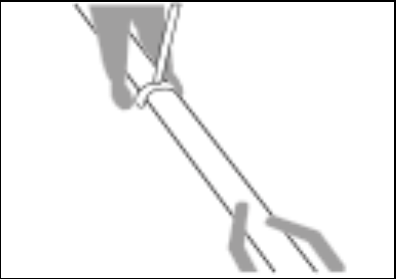

Трубы небольшого диаметра можно проталкивать с помощью длинного стержня и вилки. Для труб большого диаметра при соединении необходимо добавлять цепные блоки, вращающиеся стержневые съемники и т.п., а для труб диаметром DN1400-2000 использовать три ползуна регулирующего стержня.

Таблица количества цепей для установки труб из ковкого чугуна

Номинальный размер Ду (мм)	Параметры цепного блока (тоннаж)	Количество цепных блоков (шт.)
Ду1 00 200	1	1
Ду300 ~400	2	1
Ду500 ~ 600	5	1
Ду700 ~ 800	5	1
Ду900 ~ 1000	5	2
Ду1200 ~ 1400	8	2~3
Ду1600 ~2000	10	2~3

Угол отклонения

При необходимости прогиба трубопровода можно использовать способ прогиба трубопровода в месте стыка в пределах допустимого диапазона углового отклонения.

Номинальный размер Ду (мм)	Допустимый угол отклонения
80-200	5。
250-350	4。
400	30 30 '
450-600	30
700-900	20 30 '
1000-2000	2。

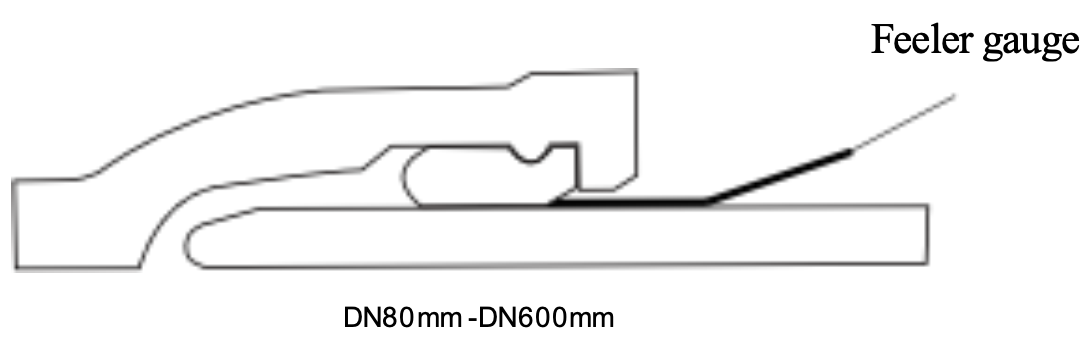

Проверьте положение уплотнительного кольца

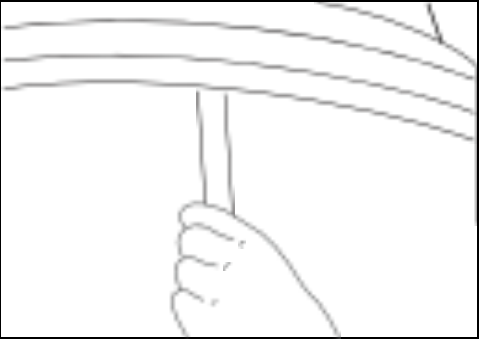

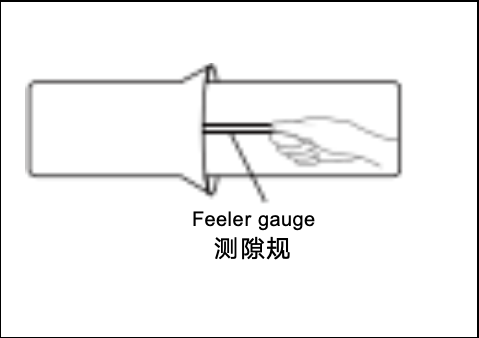

Вставьте щуп в зазор между раструбом и патрубком и проверьте по окружности раструба, чтобы убедиться в правильности положения уплотнительного кольца.

DN	П-10	DN	П-10	DN	П-10
DN	Т-образное соединение	DN	Т-образное соединение	DN	Т-образное соединение
80	75	450	110	1400	230
100	78	500	110	1500	240
125	80	600	110	1600	250
150	85	700	140	1800	290
200	90	800	150	2000	309
250	95	900	165	2200	--
300	100	1000	175	2400	--
350	100	1100	190	2600	--
400	100	1200	205

Засыпка

Почва, используемая для засыпки канав, не должна содержать шлака, пыли, отходов, овощей и органических материалов, гравия, камней, мерзлой почвы и других неподходящих материалов. На высоте 0,3 метра от верха трубы до полотна тротуара можно использовать грунт, содержащий гравий, максимальным размером не более 20 см.

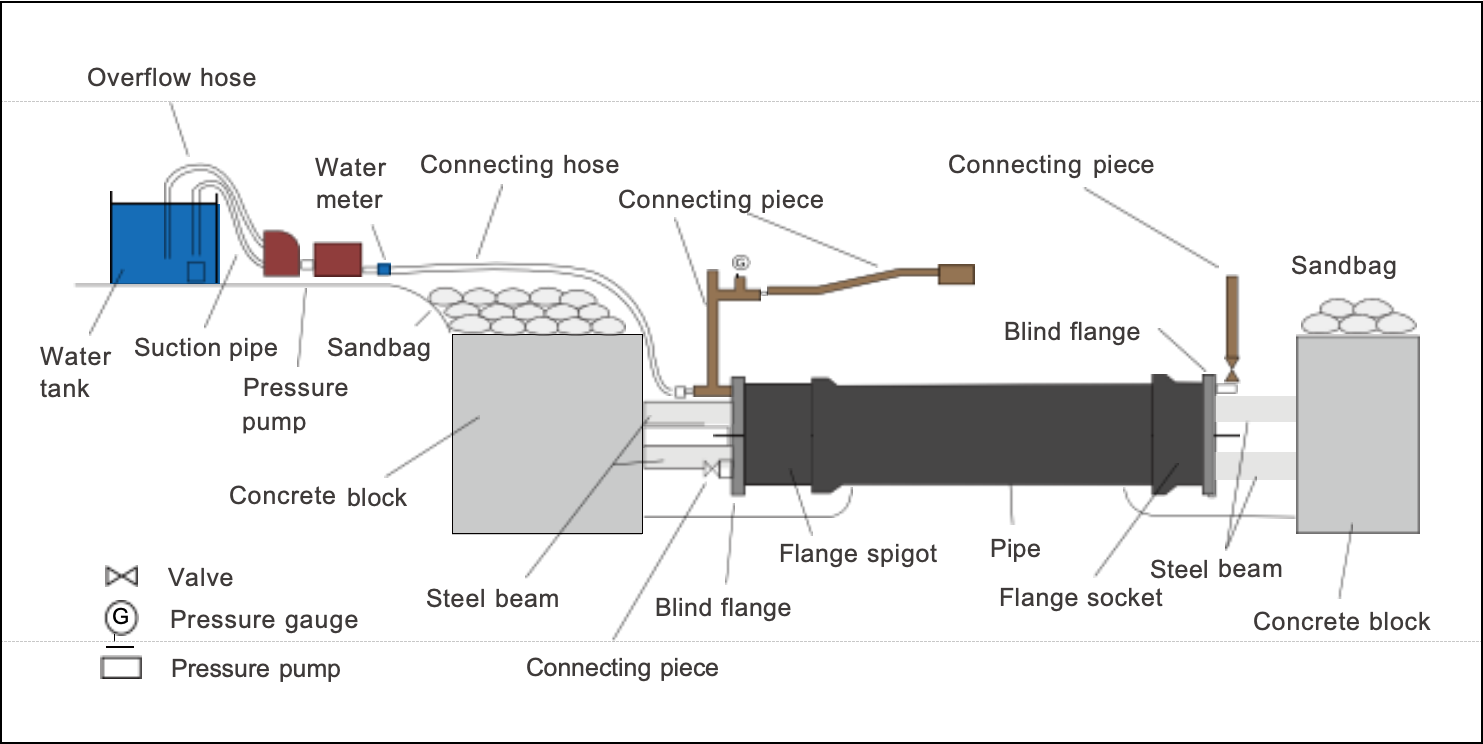

Испытание давлением

После засыпки проводится опрессовка для проверки надежности ее работы.
