Трубопроводы, по которым подается вода, химикаты или пар, часто сталкиваются с высоким давлением, необходимостью частого технического обслуживания и сложными условиями окружающей среды. Обеспечение надежных, герметичных соединений имеет решающее значение, а правильно выбранный фланцевый фитинг может упростить установку, облегчить проверки и продлить срок службы системы. Понимание различных типов, материалов и классов давления фланцевых фитингов помогает предотвратить дорогостоящие сбои и обеспечить надежную работу в сложных условиях. Читатели получат практическую информацию о выборе подходящего фитинга, правильных методах установки и эффективных стратегиях технического обслуживания, позволяющих обеспечить безопасность и эффективность трубопроводных систем.
Фланцевый фитинг — это механический соединитель, предназначенный для соединения труб, клапанов, насосов и других компонентов промышленных трубопроводных систем. Он состоит из выступающего обода или воротника, известного как фланец, прокладки для герметизации соединения и болтов, которые обеспечивают равномерное давление зажима по всей окружности. Такая конфигурация обеспечивает герметичное уплотнение, способное выдерживать широкий диапазон рабочих давлений и температур. Фланцевые фитинги допускают повторную сборку и разборку без нарушения целостности системы, отличая их от сварных или стационарно закрепленных соединений. Эффективность уплотнения часто зависит от типа поверхности фланца — выступающая поверхность (RF) или кольцевого соединения (RTJ), а также совместимости материалов фланца и прокладки.
Фланцевые фитинги бывают различных типов, подходящих для различных конфигураций трубопроводов:
Тип фланца | Типичное применение | Диапазон давления (ANSI/ASME) |
Сварная шейка | Пар высокого давления, химическая, нефтегазовая промышленность | 150#–2500# |
без шнуровки | Линии воды или газа низкого и среднего давления | 150#–600# |
Муфтовая сварка | Трубопроводы малого диаметра, умеренное давление | 150#–900# |
Резьбовой | Компактные установки низкого давления | 150#–300# |
Слепой | Окончание или изоляция трубопровода | 150#–2500# |
коленный сустав | Системы, требующие частого демонтажа | 150#–900# |
Отводы/тройники/крестовины | Направленный поток или разделенные трубопроводы | 150#–600# |

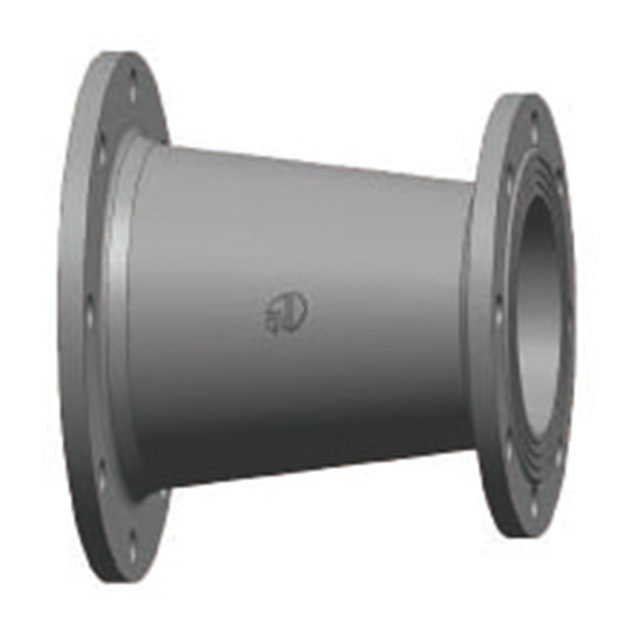

Редукторы | Переход между трубами разного диаметра | 150#–900# |
Каждый тип обеспечивает определенные преимущества, основанные на ограничениях при установке, потребностях в обслуживании и условиях эксплуатации. Например, фланцы со сварной шейкой превосходно подходят для работы в условиях высоких температур и высокого давления благодаря конической ступице, которая снижает турбулентность и концентрацию напряжений. И наоборот, фланцы Slip-On проще устанавливать и экономически эффективны для умеренных давлений.
Фланцевые фитинги значительно повышают ремонтопригодность трубопроводных сетей. Разборка для проверки или ремонта требует отвинчивания, а не резки, что позволяет быстро заменить изношенные компоненты или прокладки. Их модульная конструкция также облегчает очистку и предотвращает загрязнение жидкостных систем, что имеет решающее значение при химической очистке или очистке воды. По сравнению со сварными соединениями эти фитинги сокращают время простоя при плановом техническом обслуживании, а равномерное распределение нагрузки вокруг головки фланца минимизирует риск ослабления. Совет: избегайте неравномерной затяжки болтов и всегда соблюдайте последовательность затяжки с перекрестной затяжкой; Неправильное приложение крутящего момента является одной из наиболее частых причин утечек во фланцевых узлах.
Размеры фланцев стандартизированы для обеспечения совместимости устройств разных производителей. Ключевые параметры включают в себя:
● Номинальный размер трубы (NPS): стандартное обозначение, отражающее предполагаемый диаметр трубы.
● Внешний диаметр фланца (НД): обеспечивает пространство для размещения и выравнивания болтов.
● Диаметр окружности болтов (BCD) и количество отверстий под болты: определяют распределение нагрузки на конструкцию.
● Толщина фланца: Зависит от номинального давления и материала.
Классы давления, определенные в соответствии с ANSI/ASME B16.5/B16.47, EN 1092-1 и ISO 7005-1, указывают максимально допустимое рабочее давление. Например, фланец класса 300#, изготовленный из углеродистой стали ASTM A105, выдерживает давление до 740 фунтов на квадратный дюйм при температуре окружающей среды. Правильное сочетание типа фланца, класса давления и материала прокладки имеет важное значение для предотвращения утечек и обеспечения долгосрочной надежности системы.
Фланцевые фитинги чаще всего изготавливают из углеродистой стали, нержавеющей стали (марки 304, 316, 321) и легированной стали. Углеродистая сталь, часто обозначаемая как ASTM A105, обеспечивает высокую прочность на разрыв и умеренную коррозионную стойкость, что делает ее подходящей для нефтяных, газовых и водных систем под повышенным давлением. Варианты из нержавеющей стали обеспечивают превосходную коррозионную стойкость и эффективно работают в широком диапазоне температур, обеспечивая поддержку химических и паровых применений. Легированные стали, обогащенные хромом и молибденом, превосходно работают в условиях высокого давления и высоких температур, например, на нефтеперерабатывающих заводах и электростанциях. Совместимость класса давления и тип поверхности фланца должны быть подтверждены перед установкой.
Для морских, подводных или химических производств предпочтительными являются Duplex 2205, Super Duplex 2507 и сплавы на основе никеля, такие как Inconel или Hastelloy. Эти материалы обеспечивают высокий предел текучести, исключительную стойкость к точечной и щелевой коррозии, а также сохраняют целостность при экстремальных колебаниях температуры. Например, Super Duplex может выдерживать давление, превышающее класс 900# ANSI, в морской воде. Выбор этих сплавов требует оценки как химической совместимости, так и долговременной стойкости к коррозионному растрескиванию под напряжением.
Легкие и химически стойкие варианты включают ПВХ, ХПВХ, ПП, ПВДФ и стеклопластик. Эти материалы идеально подходят для систем низкого давления в водоподготовке, транспортировке химикатов или в канализационных сетях. Хотя неметаллические фланцы уменьшают вес и предотвращают коррозию, их ограничения ограничены температурной устойчивостью и механической прочностью. Практический подход предполагает оценку химической агрессивности жидкости и выбор композитов с адекватными коэффициентами теплового расширения.
Выбор материала должен соответствовать номинальному давлению фланца и совместимости прокладок. Поверхности с выступом (RF) в сочетании с углеродистой или нержавеющей сталью эффективны для умеренных давлений, а конструкции кольцевого соединения (RTJ) необходимы для применений с высоким давлением или высокой температурой. Торцы с выступом и пазом (T&G) и с наружной и внутренней резьбой (M&F) обеспечивают точное выравнивание для специализированных операций. Визуальные контрольные списки, отображающие материал, класс давления и тип поверхности фланца, значительно уменьшают количество ошибок при установке.
Правильная затяжка болтов необходима для достижения равномерного герметичного уплотнения фланцевых фитингов. Последовательность перекрестной затяжки обеспечивает равномерное распределение нагрузки на все болты, предотвращая локализованное напряжение, которое может поставить под угрозу целостность прокладки. Динамометрические ключи, откалиброванные в соответствии с классом давления фланца — от ANSI 150# до 2500#, — помогают поддерживать постоянные значения крутящего момента, а индикаторы деформации Rotabolt обеспечивают прямое измерение растяжения болта, подтверждая правильное усилие зажима. Неравномерное сжатие или пропуск шагов во время затяжки являются основной причиной утечек в системах высокого давления.
Выбор правильного типа прокладки для поверхности фланца имеет решающее значение для эффективности уплотнения. Фланцы с выступающей поверхностью (RF) в сочетании с эластомерными или металлическими прокладками обеспечивают надежное сжатие в умеренном диапазоне давлений. Прокладки кольцевого типа (RTJ) предназначены для применения в условиях высокого давления или высоких температур, заполняя обработанные канавки для обеспечения уплотнения металл-металл. Торцы с выступом и пазом (T&G) и с наружной и внутренней резьбой (M&F) обеспечивают точное выравнивание, уменьшая вероятность смещения во время сборки. Мнение эксперта: неправильная посадка или использование прокладки, несовместимой с материалом фланца, могут ускорить износ или вызвать коррозию под напряжением, особенно в установках из дуплексной нержавеющей стали или супердуплексной стали.
Безопасное обращение во время установки защищает как персонал, так и целостность системы. При установке жалюзи или жалюзи убедитесь, что фланцевое соединение раздвинуто равномерно, чтобы избежать защемления или неравномерной нагрузки на прокладку. Во время разборки сначала следует ослабить болты на дальней стороне фланца, чтобы безопасно сбросить любое захваченное давление. Безопасность оператора дополнительно повышается за счет использования подъемных инструментов для тяжелых фланцев и проверки соосности фланцев перед окончательной затяжкой.
Несколько повторяющихся ошибок могут снизить надежность фланцевых фитингов:
● Несоосность: даже незначительное угловое отклонение увеличивает риск утечек. Используйте направляющие для выравнивания или визуальный осмотр.
● Неправильный момент затяжки. Чрезмерная или недостаточная затяжка может деформировать фланец или прокладку. Всегда соблюдайте процедуры перекрестной затяжки.
● Неправильное расположение прокладки. Неправильное расположение может создать препятствия для потока или пути утечки. Всегда проверяйте расположение перед затяжкой.
● Несовместимые типы фланцев. Смешение классов давления или типов поверхностей может привести к катастрофическому выходу из строя; Перед установкой ознакомьтесь с таблицами классов давления.
Таблицы контрольных списков можно использовать для сопоставления каждой ошибки с профилактическими мерами, помогая монтажным группам поддерживать согласованность и безопасность в критически важных трубопроводных системах.
Регулярный осмотр фланцевых фитингов имеет решающее значение для надежности системы и предотвращения утечек. Осмотрите болты на предмет ослабления или неравномерного натяжения, осмотрите прокладки на предмет признаков износа или сжатия, а также проверьте поверхности фланцев на предмет коррозии или точечной коррозии. Незначительные утечки часто можно обнаружить, наблюдая за влажностью, изменением цвета или используя инструменты ультразвукового контроля в линиях высокого давления.
Обнаружение утечек должно сочетать визуальный осмотр, испытание под давлением и функциональную оценку уплотнений. Для фланцев с выступом (RF) проверьте наличие зазоров по окружности болта; Для фланцев кольцевого типа (RTJ) проверьте целостность канавки и металлической прокладки. Замена изношенных уплотнительных колец или уплотнений RTJ включает последовательное ослабление болтов для безопасного сброса давления и обеспечения параллельности поверхностей фланцев во время повторной сборки. После замены всегда затягивайте болты крест-накрест до указанного значения класса, чтобы предотвратить неравномерное сжатие.
Фланцевые фитинги в подводных, криогенных или химических средах требуют повышенного внимания. Материалы Duplex 2205 или Super Duplex 2507 устойчивы к точечной коррозии и коррозии под напряжением, но рекомендуется периодически проверять их на наличие хлоридной коррозии или усталостного растрескивания. Криогенные системы требуют тщательного мониторинга эффектов теплового сжатия при выравнивании фланцев и посадке прокладок.
Понимание срока службы прокладок и фланцев помогает при планировании технического обслуживания. После повторной установки глухие или очковые глухие фланцы следует проверять на предмет износа и коррозии. Срок службы прокладки зависит от рабочего давления, температуры и химического воздействия; заменять проактивно, а не реактивно. Визуальная таблица, отображающая материал/класс давления/рекомендуемый интервал технического обслуживания, может помочь в составлении графиков систематических проверок, сокращая время внеплановых простоев и повышая эксплуатационную безопасность.
Фланцевые фитинги из нержавеющей стали, работающие в паровых, криогенных и морских средах под высоким давлением, требуют точного выбора материала и типа уплотнения для поддержания целостности системы. Нержавеющие стали Duplex 2205 и Super Duplex 2507 обладают превосходной стойкостью к точечной коррозии и прочностью на разрыв, обеспечивая надежную работу при давлениях, превышающих класс 900# ANSI. Прокладки кольцевого типа (RTJ) обеспечивают уплотнение металл-металл, необходимое для работы при экстремальных температурах и агрессивных средах.
Компактные фланцы с двойными уплотнительными кольцами IX обеспечивают более высокую производительность в ограниченном пространстве. Жесткие допуски повышают эффективность уплотнения, но требуют осторожного обращения во время сборки. Несоосность или неравномерный момент затяжки болтов могут снизить эффективность двойного уплотнения, увеличивая риск утечек.
Химические заводы, водоочистные сооружения, а также нефте- и газопроводы часто используют специализированные фланцевые фитинги для работы в экстремальных условиях эксплуатации. Например, фланцевые колена и переходники в химической установке управляют направленным потоком, сохраняя при этом целостность уплотнения в условиях агрессивных жидкостей. Аннотированные схемы тройников и крестовин демонстрируют, как распределение давления и выбор материала предотвращают утечки в точках с высокими нагрузками. Использование материалов Super Duplex или Inconel в критических сегментах сократило время простоя при обслуживании и увеличило срок службы по сравнению с обычной нержавеющей сталью.
Понимание функций, типов и особенностей материалов фланцевых фитингов позволяет инженерам и техническим специалистам проектировать и обслуживать трубопроводные системы с большей надежностью. Правильный выбор типа фланца, прокладки и класса давления в сочетании с правильной установкой и регулярным осмотром помогает предотвратить утечки и простои в работе.
Товары из Shanxi Jin Steel Casting Co.,Ltd. обеспечивают стабильное качество и соответствие отраслевым стандартам, обеспечивая безопасную сборку и долгосрочную работу. Интегрировав эти фитинги в вашу систему, вы сможете упростить техническое обслуживание, повысить целостность уплотнений и обеспечить стабильную работу даже в условиях высокого давления или экстремальных температур.
A: Фланцевый фитинг соединяет трубы, клапаны и насосы, обеспечивая надежное, герметичное соединение, которое позволяет легко собирать, разбирать и обслуживать трубопроводные системы.
A: Во фланцевых фитингах используются болты и прокладки для создания уплотнения, что обеспечивает лучшую поддержку труб большого диаметра и приложений с высоким давлением, в отличие от резьбовых фитингов, в которых используется винтовая резьба.
Ответ: Обычные материалы включают углеродистую сталь, нержавеющую сталь, легированную сталь и неметаллические композиты, такие как ПВХ или стеклопластик, выбранные с учетом давления, температуры и химической совместимости.
О: Правильная установка включает в себя выравнивание поверхностей фланцев, использование правильной прокладки, перекрестную затяжку болтов и проверку совместимости классов давления для предотвращения утечек и повреждений под напряжением.
О: Да, фланцевые фитинги предназначены для многократной сборки и разборки, но прокладки и болты следует проверять или заменять для обеспечения надежного герметичного уплотнения.
О: Утечки часто возникают из-за неправильного момента затяжки болтов, смещения фланцев, повреждения прокладок или использования несовместимых типов фланцев или материалов под рабочим давлением.
