1. Материал и производство
Состав основного материала:
Корпус из ковкого чугуна: EN-GJS-500-7/600-3
Компоненты из нержавеющей стали: болты, гайки и регулировочная резьба из нержавеющей стали 304/316.
Усовершенствованная система уплотнений: многослойные прокладки, армированные EPDM/NBR.
Защита от коррозии: наплавленное эпоксидное покрытие (≥250 мкм) согласно AWWA C116.
Прецизионное производство:
Литье по выплавляемым моделям для точности размеров
Обработка поверхностей фланцев и резьбы на станке с ЧПУ
Автоматизированная сборка с контролем крутящего момента
100% испытание давлением и размерами
2. Эксплуатационные характеристики
Механические характеристики:
Номинальное давление: PN10/16/25 (150–365 фунтов на квадратный дюйм)
Диапазон температур: от -20°C до 120°C.
Осевая компенсация: от ±50 мм до ±100 мм.
Угловое отклонение: До 4°
Разрывное давление: ≥4× номинальное рабочее давление
Производительность уплотнения:
Конфигурация с тройным уплотнением:
Манжетное уплотнение, активируемое давлением
Статическая фланцевая прокладка
Прокладка осевого сжатия
Нулевая утечка при 1,5-кратном номинальном давлении согласно EN 1092-2.
Полная герметичность во всем диапазоне регулировки.
Производительность установки:
Быстрое подключение/отключение за 5–10 минут.
Визуальные индикаторы положения и выравнивания
Системы крепления болтов и направляющие проушины для точной сборки.
3. Утилита и приложения
Основные домены приложений:
Соединения для обслуживания насоса и клапана
Компенсация расширения и сжатия трубопровода
Аварийный ремонт систем и замена оборудования
Эксплуатационные преимущества:
Сокращение времени обслуживания на 70 %.
Компенсирует неточности установки.
Компактный дизайн минимизирует требования к пространству
Поглощение вибрации повышает защиту оборудования
Экономические преимущества:
Операции по техническому обслуживанию на 80 % быстрее
Сокращение трудозатрат (управление двумя людьми)
Снижение стоимости жизненного цикла (экономия до 50% за 20 лет)
Техническое превосходство:
Осевая и угловая компенсация исключает резку труб.
Многоразовое использование более 500 циклов.
Сохраняет первоначальную целостность трубопровода
Особенности дизайна:
Двухфланцевая конструкция золотника со стопорными регулировочными гайками.
Противовыбросовая защитная конструкция
Вариант пожаробезопасного металлического вторичного уплотнения.
Заключение:

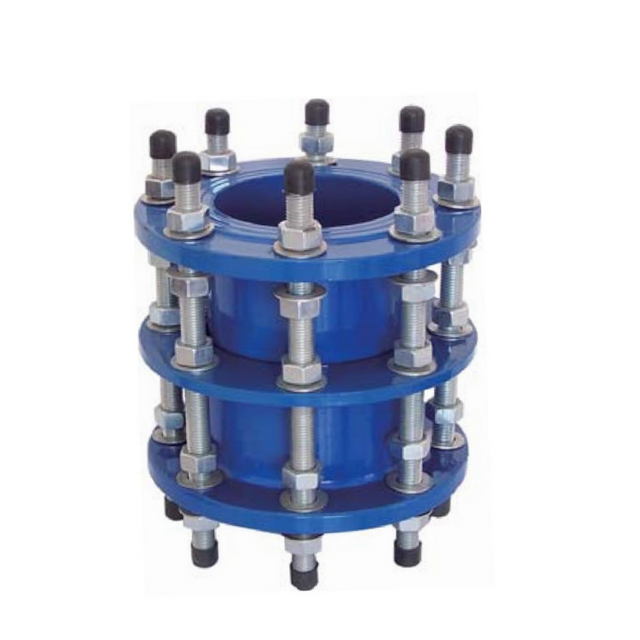

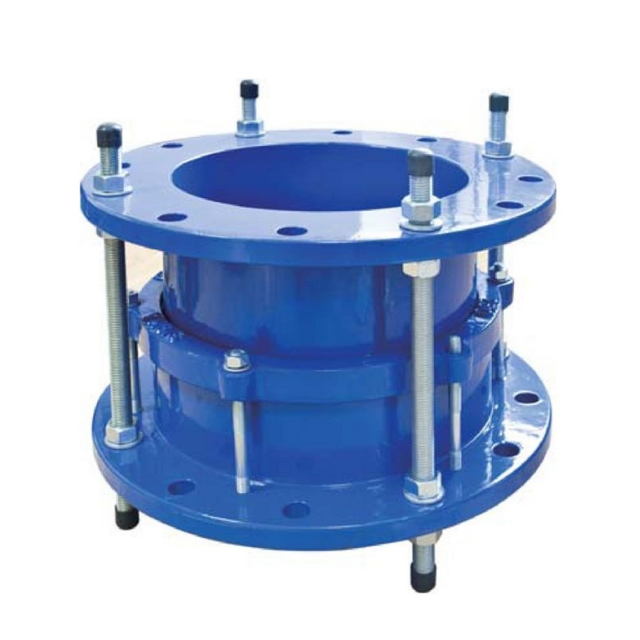

Демонтажные соединения из ковкого чугуна представляют собой точное, гибкое и удобное в обслуживании решение для соединения современных трубопроводных систем. Их прочная конструкция, конструкция с несколькими уплотнениями и регулируемая конфигурация обеспечивают простую установку, надежное уплотнение и длительный срок службы, что делает их идеальными для насосных станций, клапанных камер и систем, требующих частого технического обслуживания или компенсации соосности.
