Обзор фитингов со свободными фланцами из ковкого чугуна
Свободные фланцевые фитинги из ковкого чугуна представляют собой универсальное и эффективное решение для создания фланцевых соединений без сварки. Они сочетают в себе механическую прочность ковкого чугуна с гибкостью сборки системы свободных фланцев, что обеспечивает быструю установку, легкую регулировку и надежную работу в широком диапазоне применений.
1. Материал и производство
Основные материалы:
Корпус из ковкого чугуна (марка 500-7 или выше) со структурой сфероидального графита.
Фланцы изготовлены из углеродистой стали (ASTM A36) или ковкого чугуна.
Прокладки: EPDM/Нитрил для водоснабжения, Viton для химического применения.
Болты: углеродистая сталь (ASTM A307) или нержавеющая сталь (ASTM A193).
Особенности изготовления:

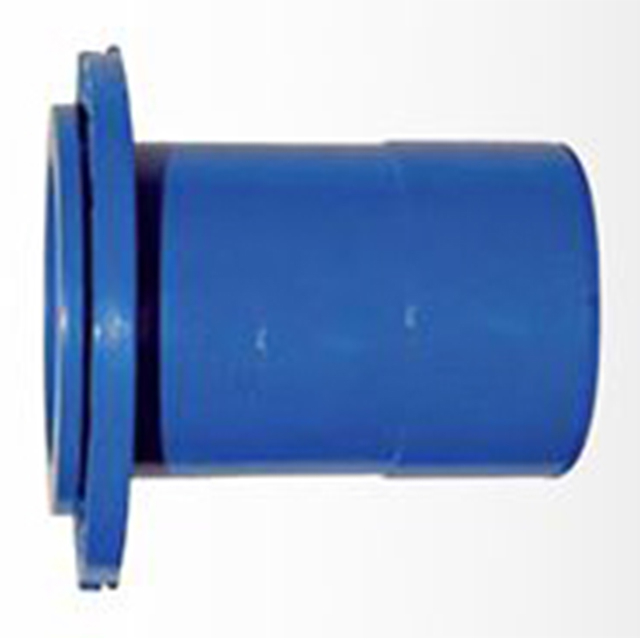

Корпус из высокопрочного чугуна с канавками на концах для установки прокладки.

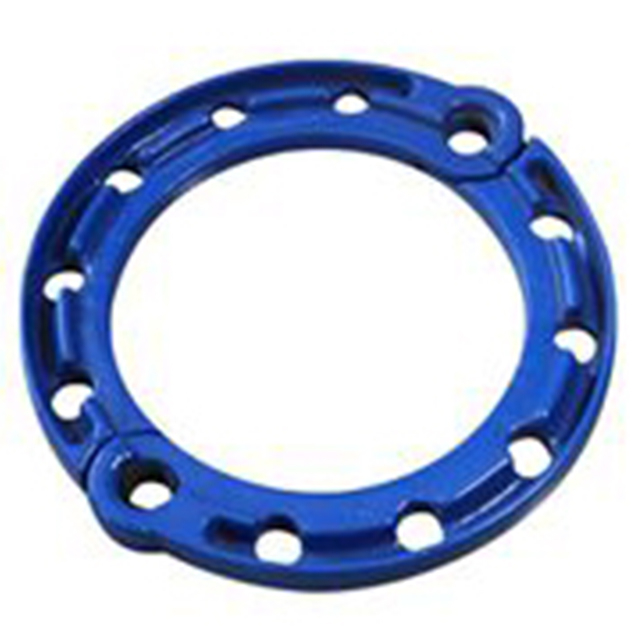

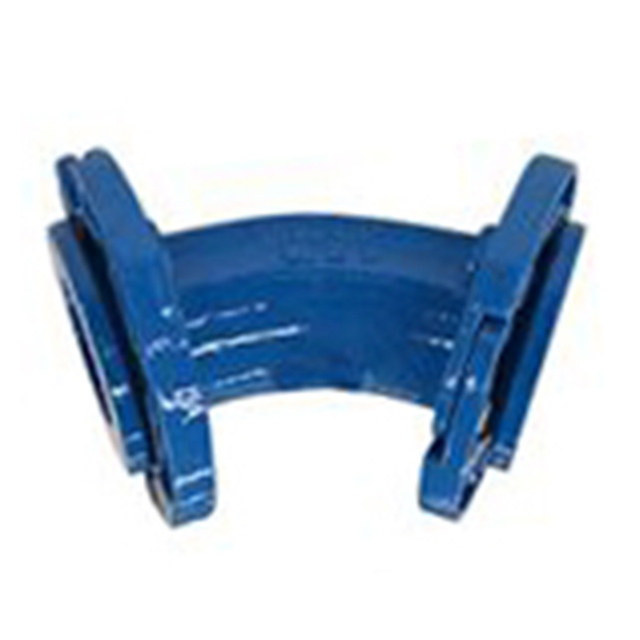

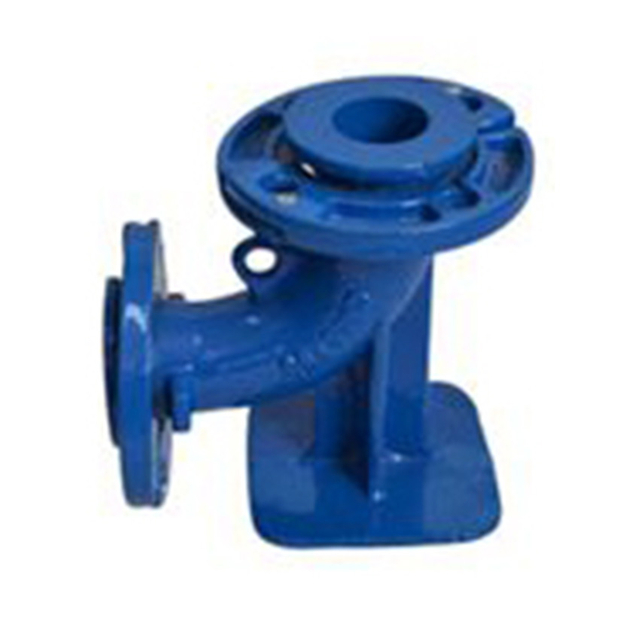

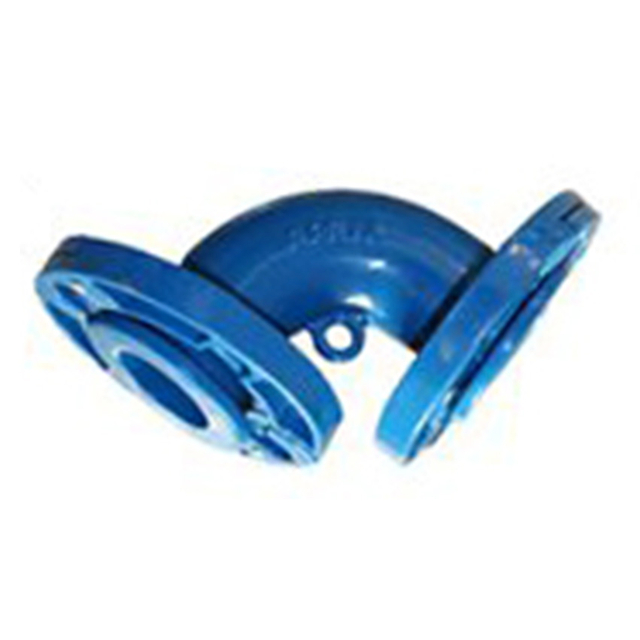

Свободные фланцы свободно скользят по трубе перед окончательной сборкой.
Обработанные поверхности фланцев соответствуют стандартам RF (выступающая поверхность) или FF (плоская поверхность).
Защита от коррозии посредством горячего цинкования или эпоксидного покрытия.
2. Эксплуатационные характеристики
Механические характеристики:
Номинальное давление: PN10/16/25 (класс 150–300 фунтов на квадратный дюйм)
Диапазон температур: от –30°C до 120°C (прокладки из EPDM)
Возможность углового отклонения: 3–5° на соединение.
Гашение вибрации благодаря резиновой прокладке.
Производительность уплотнения:
Система двойного уплотнения:
Первичное уплотнение: Резиновая прокладка в канавке под патрубок
Вторичное уплотнение: Прокладка сжатого фланца
Обеспечивает нулевую утечку при испытательном давлении (в 1,5 раза больше рабочего давления) и сохраняет целостность во время движения грунта или теплового расширения.
Установка и настройка:
Простое болтовое соединение — сварка не требуется.
Визуальная проверка соосности перед затяжкой
Регулируемая компенсация длины трубы (±50 мм)
Многоразовые фланцевые компоненты
3. Утилита и приложения
Основные приложения:
Водоочистные сооружения (насосы, фильтры, клапаны)
Промышленные трубопроводы (охлаждающая вода, химические процессы)
Строительные услуги (ОВиК, противопожарная защита)
Муниципальные сети, подключаемые к фланцевым системам
Преимущества установки:
Монтаж на 40–60 % быстрее по сравнению со сварными соединениями.
Снижение трудозатрат (не требуются сертифицированные сварщики)
Идеально подходит для ограниченных помещений или помещений, требующих особого ухода.
Полностью многоразовые фланцевые компоненты
Технические преимущества:
Предотвращает электролитическую коррозию между металлами.
Поглощает вибрацию и компенсирует тепловое расширение.
Устраняет зоны термического влияния сварного шва.
Технические характеристики:
Стандарты: EN 545, EN 598, ISO 2531.
Диапазон размеров: DN 80–600 (3″–24″)
Испытание под давлением: номинал 2,5 × PN
Момент затяжки болтов: согласно ASME B16.5.
Заключение:
Свободные фланцевые фитинги из ковкого чугуна обеспечивают прочность ковкого чугуна и адаптируемость модульной системы. Они упрощают установку, снижают затраты и обеспечивают превосходную виброустойчивость и возможность повторного использования, что делает их идеальными для современных, ориентированных на техническое обслуживание трубопроводных систем.
